Diseñar sistemas de calefacción nunca fue tan fácil
Audytor CC es una herramienta avanzada para el diseño gráfico y el cálculo preciso de instalaciones de calefacción y refrigeración en edificios residenciales y públicos.
Ofrece una solución completa que abarca:
- Radiadores convencionales: selección y dimensionamiento optimizado para sistemas de calefacción central.
- Sistemas radiantes en suelo, pared y techo: diseño y cálculo de calefacción y refrigeración con serpentines.
- Paneles radiantes en paredes y techos: integración rápida y profesional de módulos para calefacción y refrigeración.
- Redes de tuberías para agua helada: planificación de circuitos para sistemas de refrigeración central.
- Regulación de instalaciones existentes: herramientas para equilibrar y optimizar sistemas en funcionamiento.
Ventajas de la selección rápida de radiadores en suelos, paredes y techos
- Determinación precisa de temperaturas: Define el rango de alimentación para cada radiador y la temperatura máxima para grupos específicos.
- Optimización hidráulica: Propone divisiones de serpentines que cumplen criterios de resistencia máxima y longitud adecuada.
- Equilibrio perfecto: Sugiere configuraciones para reducir diferencias de resistencia entre serpentines, facilitando el balance hidráulico del sistema.
Paneles de superficie radiante en paredes y techos
El programa Audytor CC incorpora una funcionalidad innovadora: ahora permite diseñar sistemas de calefacción y refrigeración mediante paneles integrados en paredes y techos de yeso, ofreciendo rapidez, precisión y profesionalismo en cada proyecto.
Características destacadas del sistema
- Placas de fibra de yeso con canales fresados que alojan tuberías:
- PB o PE-RT con diámetro de 8×1 mm.
- Disponibles en varias configuraciones, con diferentes espaciamientos entre tuberías.
- Este diseño garantiza alta eficiencia térmica y flexibilidad total, adaptándose incluso a las formas más complejas.
- Las secciones inactivas se completan con placas estándar, creando una superficie uniforme y estética.
Opciones de diseño de paneles radiantes con Audytor CC
Conexión directa: paneles conectados directamente al distribuidor de calefacción de superficie. Sistema Tichelman: conexión de varios paneles en un solo circuito: Potencia nominal total hasta 1200 W por circuito. Recomendación: longitudes de tubería similares (diferencias ≤10%). Longitud máxima de tuberías Ø8 mm conectadas en serie: 40 m.
Panel de techo radiante
Se muestra los paneles de techo reradiates conectados a las tuberías verticales. Permite la conexión automática a la red de tuberías.
Panel de pared radiante
El programa permite la introducción de paneles radiantes mediante la vista en planta. Visualización en 2D y 3D. Colocación precisa de los paneles, evitando fácilmente ventanas, puertas y otras aberturas.
Cálculos rápidos de radiadores de suelo radiante
La función permite realizar cálculos para un grupo de radiadores de suelo de forma continua durante el proceso de diseño, antes de cálculos completos de la instalación. Gracias a esto, es posible investigar rápidamente la respuesta de los resultados del cálculo a datos individuales (por ejemplo, temperatura de suministro, estructura del suelo radiante, diámetro de los conductos, separación de los conductos, división en varios circuitos, etc.).
Selección rápida de elementos sin necesidad de dibujar toda la instalación
Al realizar cálculos rápidos, el programa selecciona la potencia de los radiadores y los diámetros de las tuberías, aunque no introduzcamos una fuente de calor. Utiliza los valores de los parámetros introducidos previamente en datos generales.

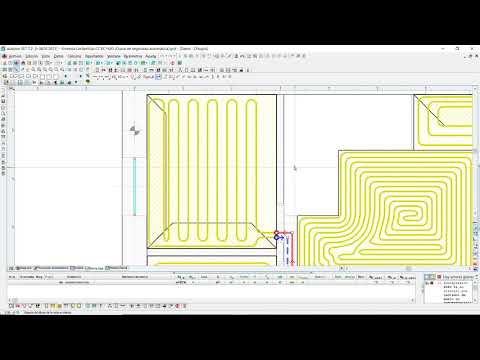

Dibujo automático de serpentines de suelo radiante
El programa ha ampliado las posibilidades del dibujo automático de los serpentines por suelo radiante. Actualmente, el usuario puede elegir una de las siguientes formas de crear un serpentín determinado: -espiral en sentido horario -espiral en sentido antihorario -serpentín de meandro. Además, el usuario puede editar (corregir) la forma del serpentín creado por el programa.
